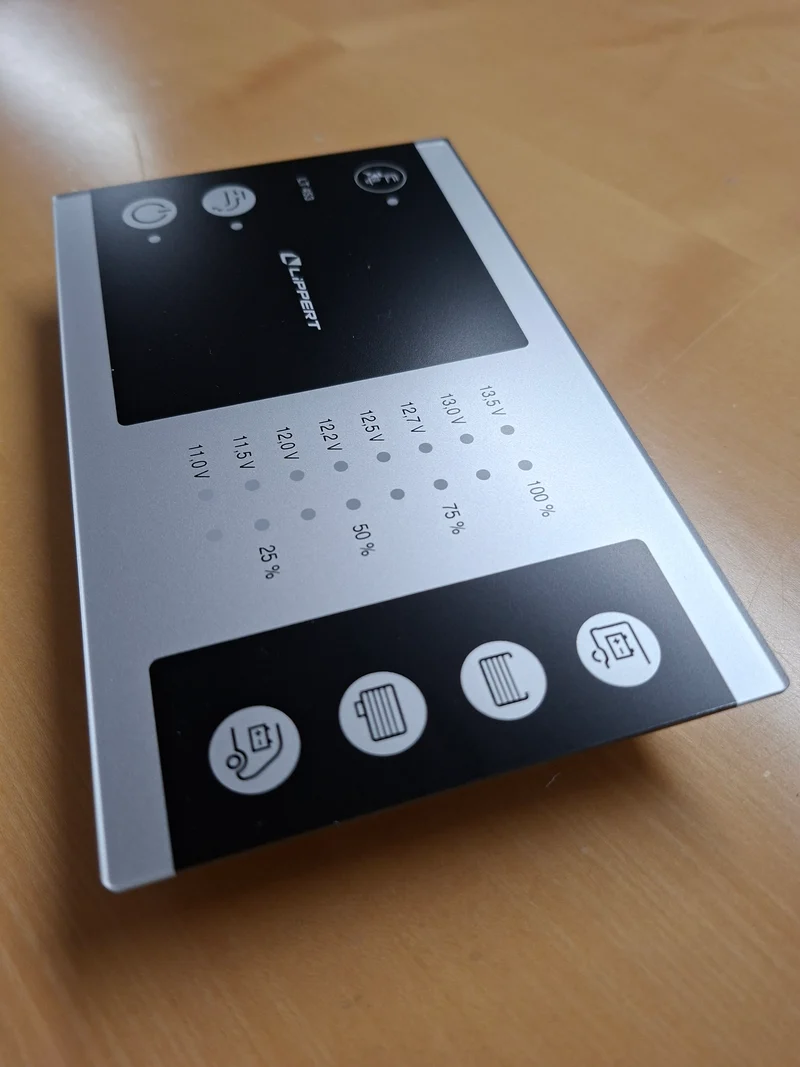

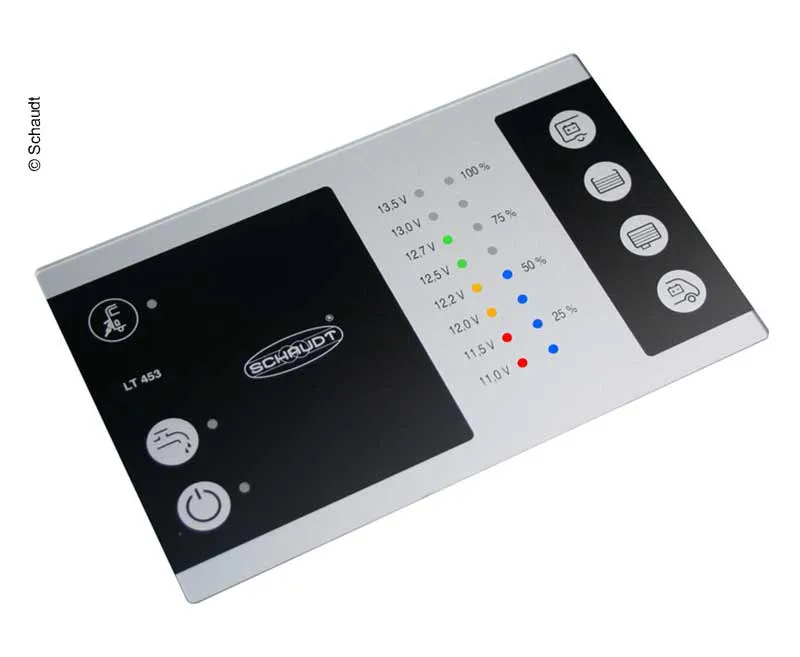

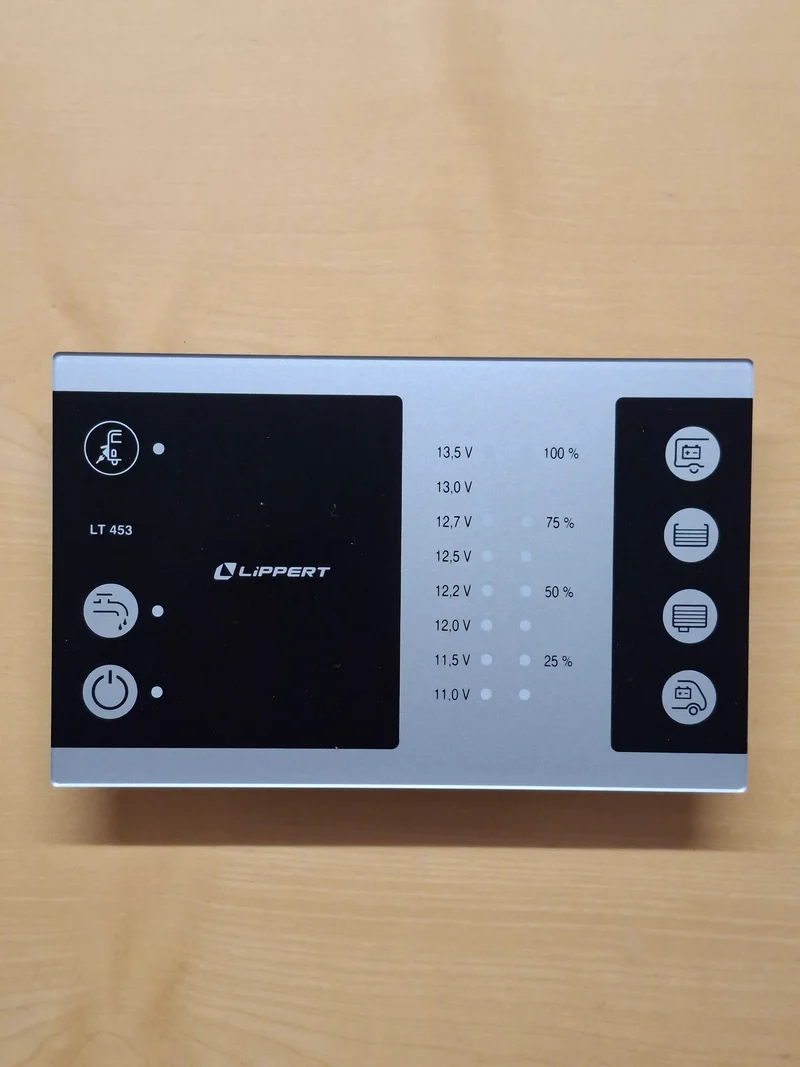

Anzeigepanel LT453 – Komfortpanel mit LED-Anzeige für Art.-Nr. 800033

Das Komfortpanel LT453 ist eine zentrale Bedien- und Anzeigeeinheit für die Bordelektrik in Wohnmobilen, Wohnwagen und Campern. Es vereint die Überwachung von Starter- und Wohnraumbatterie, die Kontrolle von Frisch- und Abwassertank sowie wichtige Schaltfunktionen in einem kompakten Bedienpanel.

Die Bedienung erfolgt über kapazitive Touchfelder und damit ohne herkömmliche mechanische Schalter. Die übersichtlichen LED-Anzeigen ermöglichen eine schnelle Kontrolle der wichtigsten Funktionen und Betriebszustände des Fahrzeugs.

Produktmerkmale

• Komfort- und Anzeigepanel LT453
• Passend für Art.-Nr. 800033
• Für 12-V-Bordnetze
• Kapazitive, verschleissfreie Touch-Bedienung
• Überwachung von Starter- und Wohnraumbatterie
• Batteriespannungsanzeige mit 8 LED-Stufen
• Optische Unterspannungswarnung
• Füllstandsanzeige für Frischwasser
• Füllstandsanzeige für Abwasser
• Jeweils 4 LED-Stufen für die Tankanzeige
• 12-V-Hauptschalter mit Kontrollanzeige
• Separater Pumpenschalter mit LED-Kontrollanzeige
• LED-Anzeige für vorhandene 230-V-Netzversorgung
• Schraubenlose Befestigung
• Kompakte Bauweise
• Geeignet für Camperausbau und Nachrüstung

Überwachung von zwei Batterien

Mit dem LT453 können sowohl die Wohnraumbatterie als auch die Starterbatterie überwacht werden. Die jeweilige Batteriespannung wird über acht LED-Stufen übersichtlich dargestellt.

Bei einer kritischen Unterspannung erfolgt zusätzlich eine optische Warnung. Dadurch kann der Ladezustand der Bordelektrik schnell kontrolliert und eine zu starke Entladung frühzeitig erkannt werden.

Frisch- und Abwassertank überwachen

Das Panel ermöglicht zusätzlich die Kontrolle von Frisch- und Abwasser. Für beide Tanks steht eine Füllstandsanzeige mit jeweils vier LED-Stufen zur Verfügung.

Das System ist für die Füllstandsmessung bei Kunststofftanks vorgesehen. Für die Messung werden geeignete Tanksensoren beziehungsweise Stabtanksonden und das zum jeweiligen Tanksystem passende Zubehör benötigt.

Zentrale 12-V-Steuerung

Über den integrierten 12-V-Hauptschalter lässt sich die 12-V-Versorgung zentral schalten. Eine Kontrollanzeige informiert über den aktuellen Betriebszustand.

Zusätzlich verfügt das LT453 über einen separaten Pumpenschalter mit LED-Kontrollanzeige. Die Wasserpumpe kann damit bequem direkt über das zentrale Bedienpanel ein- und ausgeschaltet werden.

230-V-Netzkontrolle

Eine separate LED zeigt an, ob eine 230-V-Netzversorgung vorhanden ist. Damit lässt sich unmittelbar am Panel erkennen, ob das Fahrzeug mit einer entsprechenden externen Netzversorgung verbunden ist.

Anzeige- und Bedienfunktionen

• Spannung der Wohnraumbatterie
• Spannung der Starterbatterie
• Optische Unterspannungswarnung
• Frischwasserfüllstand
• Abwasserfüllstand
• 12-V-Hauptschalter
• Pumpenschalter
• 230-V-Netzanzeige

Technische Daten

Eigenschaft	Angabe
Modell	LT453
Produkttyp	Komfort- und Anzeigepanel
Betriebsspannung	12 V
Bedienung	Kapazitive Touchfelder
Batterieüberwachung	2 Batterien
Batterieanzeige	8 LED-Stufen
Unterspannungswarnung	Optisch
Tanküberwachung	Frischwasser und Abwasser
Tankanzeige	Jeweils 4 LED-Stufen
Tankart	Kunststofftanks
12-V-Hauptschalter	Ja, mit Kontrollanzeige
Pumpenschalter	Ja, mit Kontrollanzeige
230-V-Netzkontrolle	Ja, LED-Anzeige
Montage	Schraubenlose Befestigung

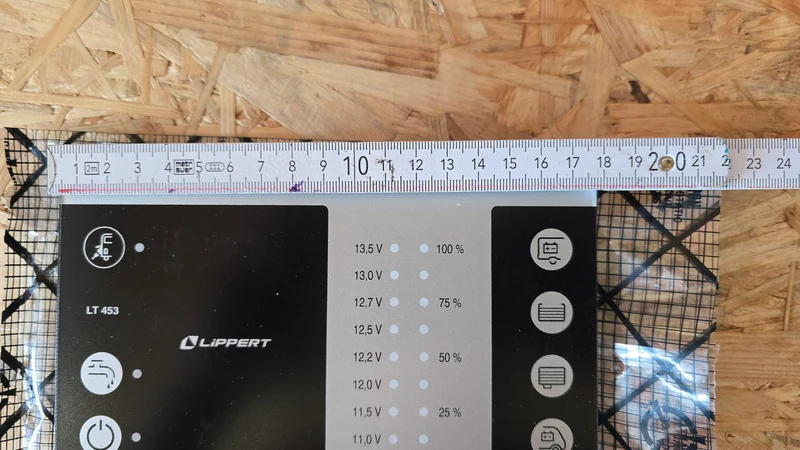

Breite	176 mm
Höhe	106 mm
Tiefe	35 mm
Passend zu	Art.-Nr. 800033

Hinweis zu Tanksensoren

Die für die Füllstandsmessung erforderlichen Tanksensoren beziehungsweise Stabtanksonden müssen passend zum vorhandenen Tanksystem ausgewählt werden. Vor der Installation sollte geprüft werden, welche Sensorik bereits im Fahrzeug vorhanden ist und welche zusätzlichen Komponenten benötigt werden.

Das LT453 eignet sich insbesondere für individuelle Camperausbauten sowie zur Erneuerung oder Erweiterung einer bestehenden Bordelektrik. Batterieüberwachung, Tankkontrolle, Pumpensteuerung und 12-V-Hauptschalter befinden sich kompakt an einer zentralen Stelle.

Bei Fragen zur Kompatibilität, zu passenden Tanksensoren oder zur Integration des LT453 in die Bordelektrik berät CAMPINGWELT24 AG gerne.
