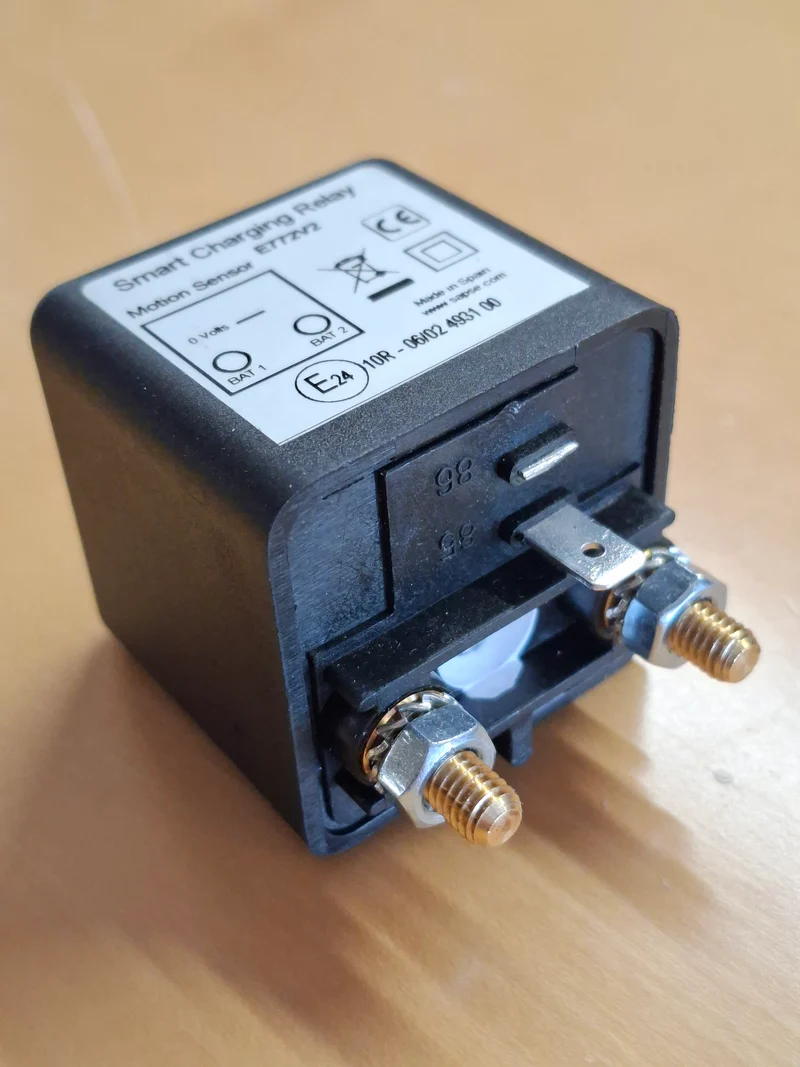

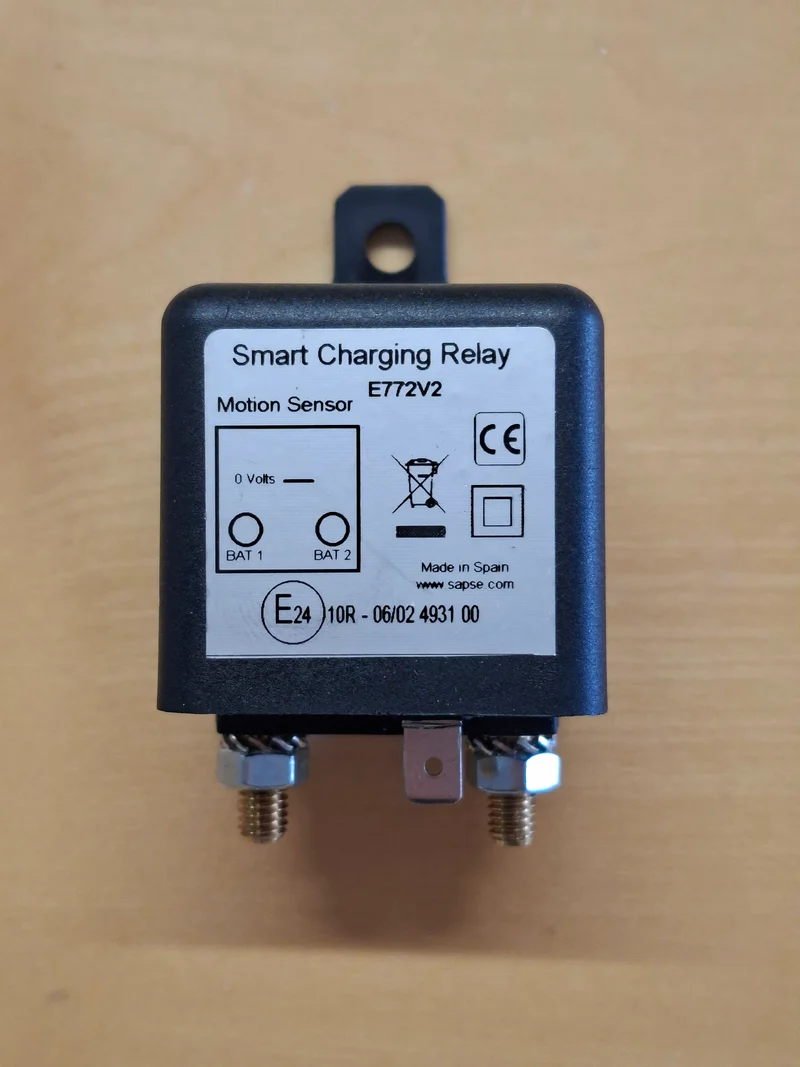

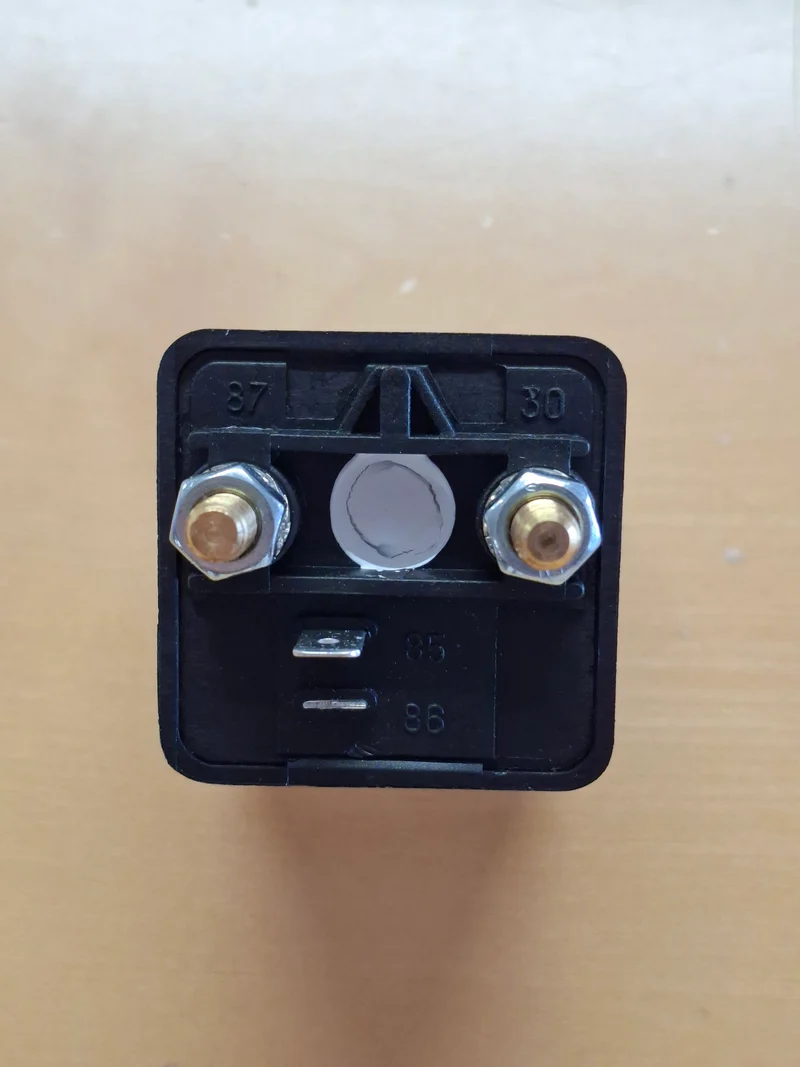

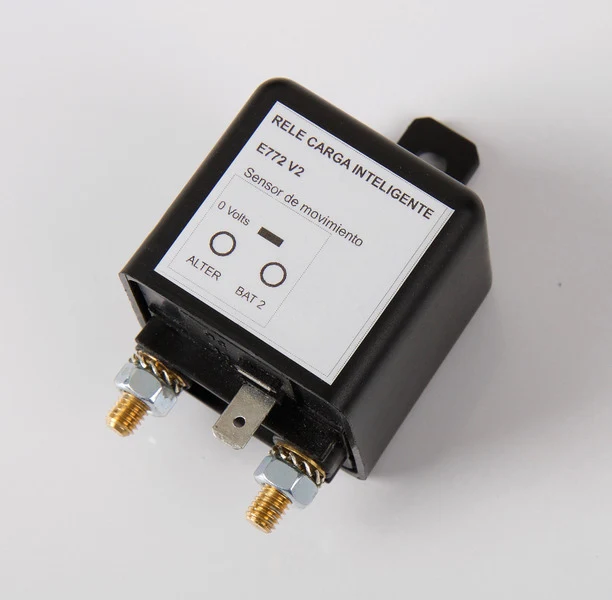

Batterie-Trennrelais E772V2 – 12 V , 120 A, kurzzeitig 180 A

Das Batterie-Trennrelais E772V2 dient zur automatischen Verbindung und Trennung von Starter- und Bordbatterie in Wohnmobilen, Campern und anderen 12-V-Fahrzeugsystemen. Es ermöglicht die Ladung der Bordbatterie während der Fahrt und trennt die Batterien wieder voneinander, wenn die entsprechenden Einschaltbedingungen nicht mehr gegeben sind.

Für eine zuverlässige Funktion arbeitet das E772V2 mit zwei Einschaltkriterien: Das Relais kann bei einer Spannung von 13,4 V oder bei erkannter Fahrzeugbewegung schalten. Eine integrierte Diodenschaltung verhindert dabei einen unerwünschten Stromrückfluss von der Bordbatterie zur Starterbatterie.

Produktmerkmale

• Automatisches Batterie-Trennrelais
• Zur Verbindung von Starter- und Bordbatterie
• Betriebsspannung 12 V
• Dauerbelastbarkeit bis 120 A
• Kurzzeitige Belastbarkeit bis 180 A
• Zwei Schaltkriterien für zuverlässigen Betrieb
• Spannungsgesteuerte Aktivierung bei 13,4 V
• Zusätzlich bewegungsabhängige Schaltung
• Integrierter Bewegungssensor
• Diodenschaltung gegen Stromrückfluss
• Unterstützt die Ladung der Bordbatterie während der Fahrt
• Kompakte Bauform
• Für Wohnmobil, Camper und andere 12-V-Fahrzeugsysteme

Zwei Arbeitsmethoden

Das E772V2 nutzt zwei unterschiedliche Kriterien zur Aktivierung der Batterieverbindung. Das Relais schaltet bei einer Spannung von 13,4 V oder bei erkannter Fahrzeugbewegung.

Der integrierte Bewegungssensor erfordert eine feste Montage des Relais an der Fahrzeugkarosserie. Nur so kann die Bewegungserkennung ordnungsgemäss arbeiten.

Schutz der Starterbatterie

Eine integrierte Diodenschaltung verhindert den Stromrückfluss von der Bordbatterie zur Starterbatterie. Starter- und Bordbatterie werden somit entsprechend der Betriebsbedingungen automatisch verbunden beziehungsweise voneinander getrennt.

Hinweise zur Installation

• Kabelquerschnitt der Batterieverbindung mindestens 10 mm²
• Montage möglichst nahe an der Starterbatterie
• Relais fest an der Karosserie montieren
• Eine feste Montage ist für die korrekte Funktion des Bewegungssensors erforderlich
• Kabel und Absicherung müssen für die auftretenden Ströme entsprechend dimensioniert werden

Technische Daten

Eigenschaft	Angabe
Modell	E772V2
Produkttyp	Batterie-Trennrelais
Betriebsspannung	12 V
Nennstrom	120 A
Kurzzeitige Belastbarkeit	180 A
Spannungsschaltpunkt	13,4 V
Bewegungserkennung	Ja
Rückstromschutz	Diodenschaltung
Empfohlener Kabelquerschnitt	Mindestens 10 mm²
Breite	45 mm
Höhe	45 mm
Tiefe	45 mm
Gesamtabmessung inkl. Anschlussbereich	bis ca. 83 mm

Lieferumfang

• 1 Batterie-Trennrelais E772V2

Bei Fragen zum Einbau, zur Dimensionierung der Batteriekabel oder zur Integration des Trennrelais in die vorhandene 12-V-Bordelektrik berät CAMPINGWELT24 AG gerne.
