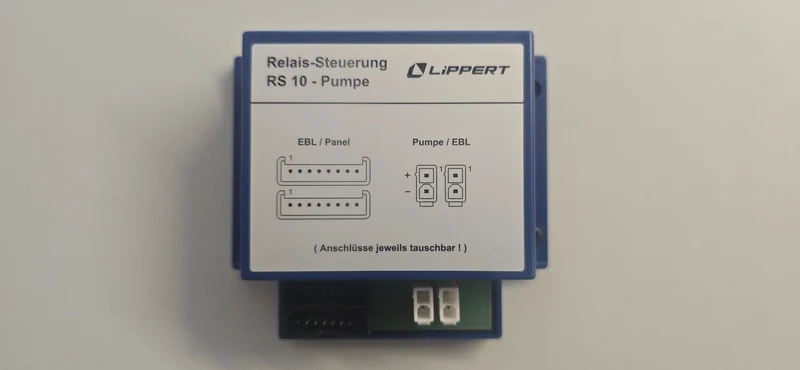

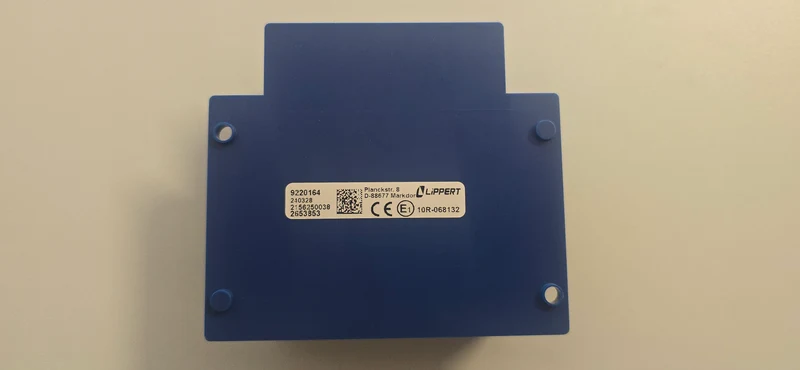

Relais-Steuerung RS 10 für Wasserpumpen – für Kontrollpanel und Elektroblock

Die Relais-Steuerung RS 10 dient zum Ein- und Ausschalten der 12-V-Stromversorgung einer Wasserpumpe über das Steuersignal eines Bedien- und Kontrollpanels.

Sie wird insbesondere dann benötigt, wenn das vom Kontrollpanel ausgegebene Steuersignal nicht genügend Leistung besitzt, um die Wasserpumpe direkt zu schalten. Dies ist beispielsweise beim Sensorfeld-Bedien- und Kontrollpanel LT 450 der Fall. Besitzt der angeschlossene Elektroblock zudem kein eigenes Pumpenrelais, wie beispielsweise der EBL 99, übernimmt die RS 10 die erforderliche Schaltfunktion.

Funktionsweise

Das angeschlossene Bedien- und Kontrollpanel liefert das Steuersignal zum Ein- beziehungsweise Ausschalten der Wasserpumpe. Dieses Signal steuert innerhalb der RS 10 ein Relais an.

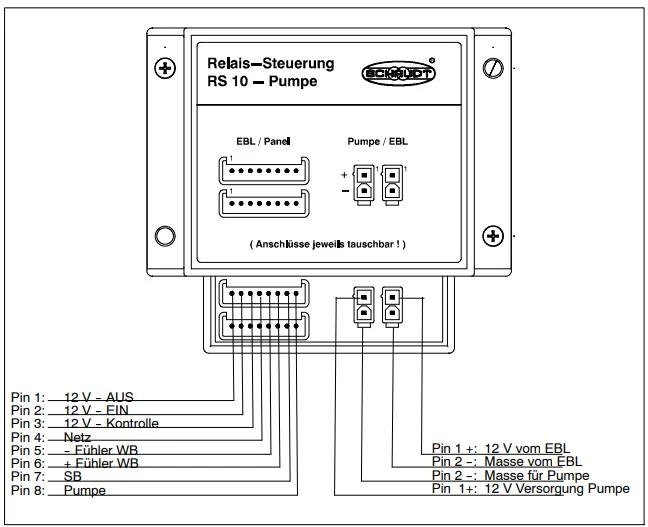

Die Relaiskontakte sind nach aussen geführt und können zum Schalten der 12-V-Versorgung der Wasserpumpe verwendet werden. Dadurch muss der eigentliche Pumpenstrom nicht direkt über das Bedienpanel geführt werden.

Produktmerkmale

• Relais-Steuerung für 12-V-Wasserpumpen
• Modell RS 10
• Zum Schalten der Pumpenversorgung über ein externes Steuersignal
• Für verschiedene Bedien- und Kontrollpanels geeignet
• Für Elektroblöcke ohne integriertes Pumpenrelais
• Entlastet den Schaltausgang des Bedienpanels
• Steuersignal aktiviert das integrierte Relais
• Nach aussen geführte Relaiskontakte
• Geeignet für 12-V-Bordnetze in Wohnmobilen und Campern
• Ideal als Ergänzung bestehender Elektroinstallationen

Wann wird die RS 10 benötigt?

Die Relais-Steuerung kommt zum Einsatz, wenn zwei Voraussetzungen vorliegen: Das Steuersignal des Bedienpanels kann die Wasserpumpe aufgrund seiner begrenzten Schaltleistung nicht direkt versorgen und der verwendete Elektroblock besitzt kein eigenes Pumpenrelais.

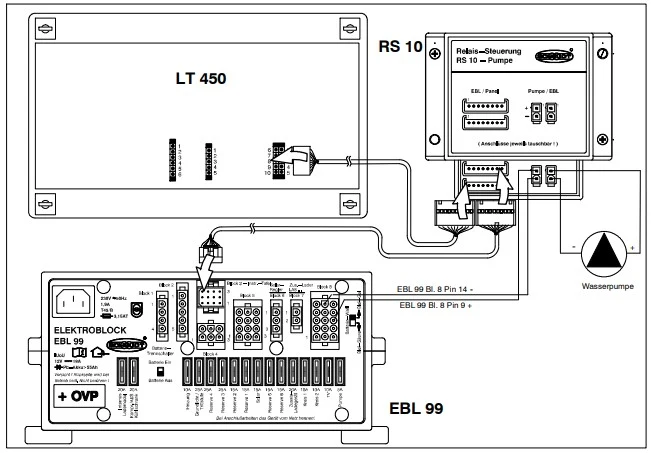

Ein typisches Anwendungsbeispiel ist die Kombination eines Sensorfeld-Bedien- und Kontrollpanels LT 450 mit einem Elektroblock EBL 99.

Technische Daten

Eigenschaft	Angabe
Produkttyp	Relais-Steuerung
Modell	RS 10
Anwendung	Steuerung einer Wasserpumpe
Bordspannung	12 V
Ansteuerung	Über Steuersignal des Bedien-/Kontrollpanels
Schaltelement	Relais
Beispiel Kontrollpanel	LT 450
Beispiel Elektroblock	EBL 99

Lieferumfang

• 1 Relais-Steuerung RS 10

Hinweis

Vor der Bestellung sollte geprüft werden, ob die vorhandene Kombination aus Bedienpanel, Elektroblock und Wasserpumpe den Einsatz einer externen Relais-Steuerung erfordert. Die genannten Modelle LT 450 und EBL 99 sind typische Anwendungsbeispiele und schränken die Verwendung nicht grundsätzlich auf diese Geräte ein.

Bei Fragen zur Kompatibilität der RS 10 mit Ihrem Kontrollpanel, Elektroblock oder der vorhandenen Wasserpumpe berät CAMPINGWELT24 AG gerne.
